집어등 배선
###################################################################################################################################
[출처] 초간단 집어등 조립하기
집어등을 만들어 사용중인데 처남이 보고 하나 사주기를 희망하여 대신 부품을 사다가 조립하여줌(아래와 같이 따라 하시면 아주 쉽게 고성능의 집어등을 직접 만들어 볼 수 있답니다)
<재료>
1. 집어등 : LED10W(녹색),LED4.5W(백색) 소켓은 E26타입 쉽게 말해서 백열등 소켓 모양입니다(http://www.kwangwonlight.com/)
2. 자석스탠드 : LED전구를 철판위에 세워 놓고 사용할 수 있도록 만들어진 스탠드입니다(http://www.kwangwonlight.com/)
3. 납축전지 : 12V7AH(제건 12V12AH를 사용하는데 좀 무겁다고 약간 작은것으로 구매)(http://itempage3.auction.co.kr/DetailView.aspx?ItemNo=A084702702&frm3=V2)
4. 가방 : 위의 모든것을 담을수 있는 손가방(http://www.kwangwonlight.com/)
5. 충전기 : 12v1.2~18ah 연축전지용 충전기(http://www.daeyoue.co.kr/front/php/product.php?product_no=75&main_cate_no=174&display_group=1)
구입처 :1,2,4번은 광원전기, 3번은 옥이네, 5번은 대유전자
집에가니 주문한 물품이 도착해 있네요
열어놓은 부품입니다 왼쪽부터 충전기, led램프, 밧데리, 자석자바라소켓
자석자바라소켓과 같이온 철판이 밧데리위에 올려보니 좀 커네요
그래서 철판을 밧데리에 맞게 잘랐습니다
자른후 철판에 붙어있는 양면테이프를 이용하여 단단히 붙입니다
전구를 소켓에 끼운후 밧데리에 전선을 연결합니다 직류는 극성이 있으므로 반드시 빨간단자에는 빨간선을 끼워야 합니다 이정도 작업이면 거의 다 끝난것 같습니다
시험점등을 해보니 잘 켜집니다
밧데리위에 붙여놓은 철판에 자석스탠드를 올리고 가방에 넣어서 불을 켜 봅니다 짜잔!!!! 완성입니다
사용후에는 이렇게 빨간집게는 빨간단자에 까만집게는 까만단자에 연결하여 충전하시면 됩니다(충전중에는 적색불이 들어오고 충전이 완료되면 녹색불이 들어옵니다)
※ 주의사항 - 충전기에 전원이 들어있을때 빨간집게와 까만집게가 서로 닿게되면(쇼트되면) 충전기가 망가집니다
- 밧데리는 한번 사용후 항상 충전하여 보관하셔야 오랫동안 사용할 수 있습니다
스위치는 전구위 소켓에 누름버턴 방식으로 있으며 녹색불은 집어등용이고 백색은 채비준비나 미끼를 끼울때 또는 밥먹을때 사용하시면 좋습니다
이정도 단순하면 아무리 기계치라도 직접 조립해 볼 수 있겠죠잉~~~
또 전구만 바꾸시면 삼파장형광등(12v용)도 사용할 수 있답니다
##############################################################################################################
[출처] 48w 리튬 집어등 만들기
집어등 만드는거 마무리했는데 어쩌다 보니 만들게 됬습니다.
최종 버전 같으니 참고 하시고만드세요
일반 배터리는 리듐 18650 2600mah 3s10p(26A)
사용되는 집어등은 중국산 48w
먼저 집어등 전선 dc잭으로 연결 하기
먼저 배터리팩 만들기
아는분 배터리 팩만 같이 만들어 줍니다.
보호회로는 12a 입니다
배터리 팩 완성 테스중
하이박스 구멍 내기 및 결선
사용되는 하이박스입니다
동신하이박스인데 다른 하이박스보다 좀 뚜겁고 부드럽습니다.
대충 놓아 보고 위치선정 합니다
구멍내기
결선 완성
전면부 가전원 연결 확인 테스트
여기서 잠깜 구입한 조광기는 먼저 분해 하세요
분해 하기 간단합니다 하이박스안에 자리를 작게 차지합니다.
배터리 및에 양면 테이프 붙이고
발포 스폰지로 배터리 충격보호및 움짐임 방지
완성된 집어등
집어등 테스트 동영상
중국산 48W 생각외로 좋습니다..
실제소비되는 w 확인해본결과 27w-28w 소비됩니다..그러나 밝습니다.....
27w-28w 소비 계산 잡고 만드시면 됩니다..
[출처] 48w 리튬 집어등 만들기|작성자 런커의꿈
########################################################################################################################################################
[출처] 집어등 만들기
인터넷에 보면 리튬 이온 배터리로 무게도 가볍고, 크기도 작은데, 미친 광량을 자랑하는 것들이 있어, 눈이 혹함.
근데 이 리튬이온 배터리란 녀석이, 가격이 만만치 않더군요.
어차피 갯바위나 TTP도 안타고, 걍 내항이 선착장에서만 할꺼라, 좀 무거워도 싼 납축전지로 하기로 결정~!
그후로 폭풍 검색으로 필요파츠 선정을 함.
27W LED 써도 되는데, 누가 너무 밝을 필요없다고 해서, 걍 10W 녹색등으로...
(27W LED는 오만원 정도니깐 한 2만원정도만 추가하면, 그걸로도 가능함...) 택배 옴
5900원짜리 하이박스, 콘트롤박스 설치할 파츠를 두고, 네임펜으로 마킹염~ 바닥판은 갖다 버리셈(좌상). 높이만 차지함.
드릴로 조나단 뚫어주고, 커터칼로 다듬으면 되는데. 넘 빡세서, 전 보통 평범한 가정엔 꼭 있는 직소로 부왕~! 부왕~!
이제 꼽으면 됨. 딸깍~!
스위치랑 디씨잭도 달아주어요~
램프도 꼽음...
아 손잡이도 꼽고...
볼트미터랑 스위치 안쪽에 글루건좀 쏴줬음
위에 사진 이해 안갈까봐 PPT로 그려줌.. 그리고 배터리 연결은 악어클립말고, 평형단자 쓰면 됨.
어떠함? 이해가 가나연? 그림 잘못그렸을까봐, 좀 조마조마 하긴함. 전기쟁이는 아니라..
.
옆에 개는 작은 개임... 생각보다 작음. 근데 조나단 무거움.. 개생끼야 비켜봐~!
완 to the 성~! 켜볼까연? 킴~!
오우~! 지쟈스~! 마이아이즈~!
한동안 심봉사 빙의 됨.. 어떰? 만들기 개쉽져?
#####################################################################################################
[출처] 낭만악당
27w led 리튬이온 vip집어등
디자인 특허 출원 (제30-2014-0009969호)
이번에 새로 만들게 된 27w(와이엘(국산))led로 보다 가볍고 오래사용을 가능하게 만들어 보았습니다.
*재원.
@ 크기 : 120*120*100(박스코 하이박스)
@ led :27w 와이엘(주)(성균관대학교 연구원작품)
@ 배터리 :삼성전자 리튬이온 3.7v 2600ma(삼성전자 천안공장 생산품)
@전압 :최고전압 12.6v(공칭전압 11.1)
@전류 :3s6p(18개 직병렬) 15.6a
@충전기 : 페어맨 12.6v 2a
@사용시간 : 실테스트10시간(보호회로에서 차단되는 시점 기온에 따라 사용시간의 차이남)
@파워소켓 핸드폰 충전 및 시거짹사용(선착순 20명 이벤트 선물 종료 되었습니다.)
*기능
@ 밝기조절디머 적용(밝기조절시 20시간이상 사용가능)
@ 과충전,과방전 보호회로 사용(밸런싱기능 추가)
@ 녹방지용 자재(스텐손잡이,스텐볼트)
@ 파워뱅크 사용가능(차량용 시거짹,USB 사용)
@ 소형사이즈 및 무게 1.7kg

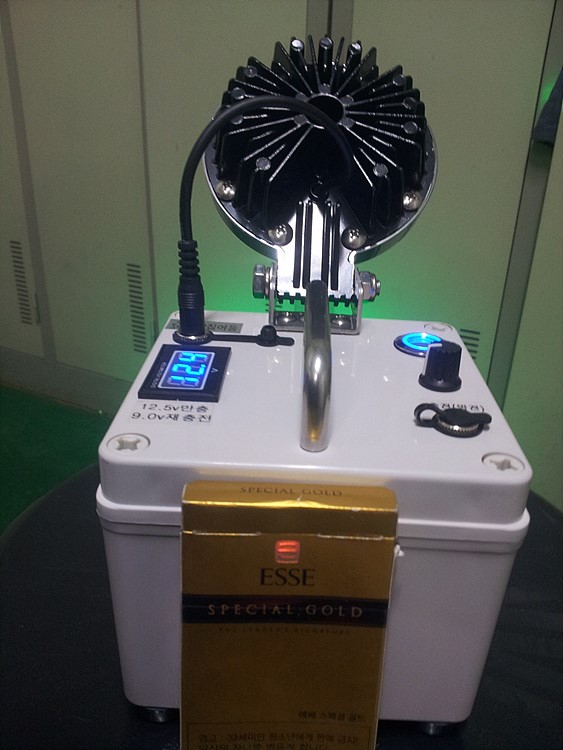

*세부사진
요즘 호래기 한참 재미를 보고 있죠~
여러분이 낚시를 하는 가운데~ 유독 악당집어등이 눈이띠게 되죠~

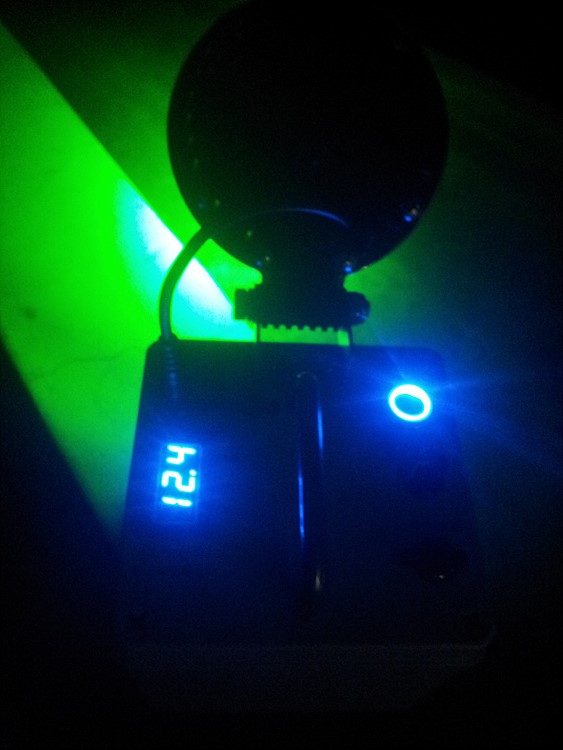

뒤에서 보아도 파란불빛이 아주 럭셔리 하게 빛나고 있네요~
디자인도 이쁘죠~
친구가 변리사쪽에 있는데 특허에 대한 제한을 하기에~
그쪽으로 위임하여 놓았습니다~

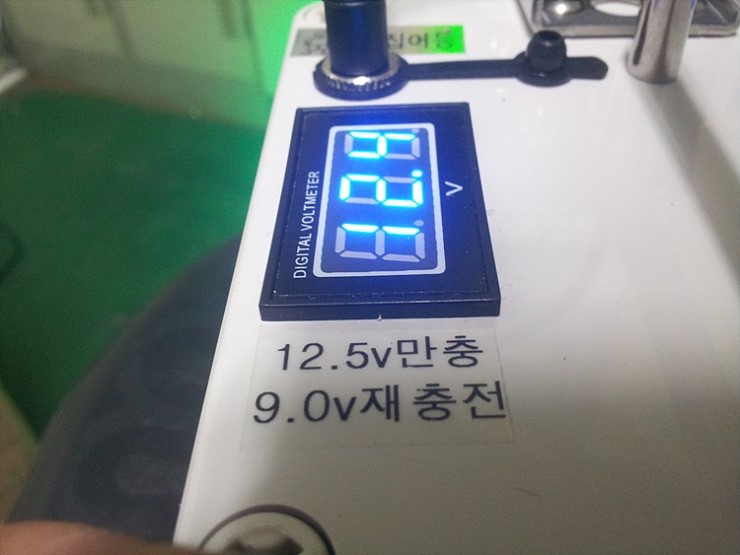

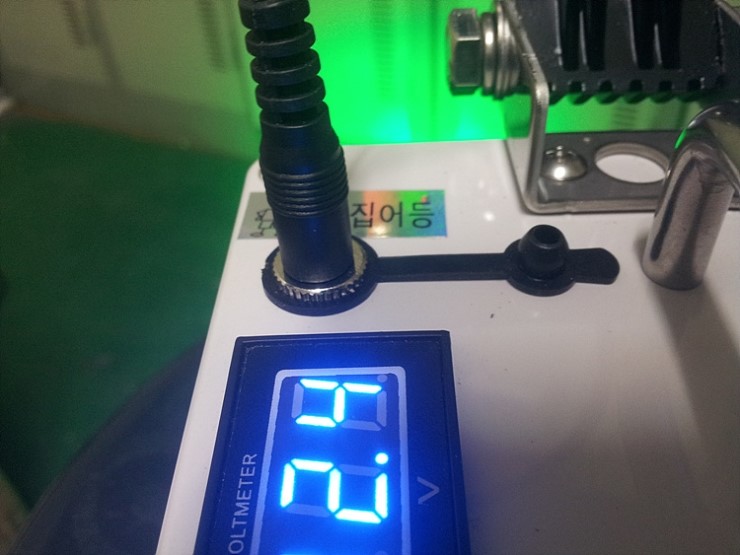

파란색의 볼트메타~(완전밀폐형으로 완전방수형)

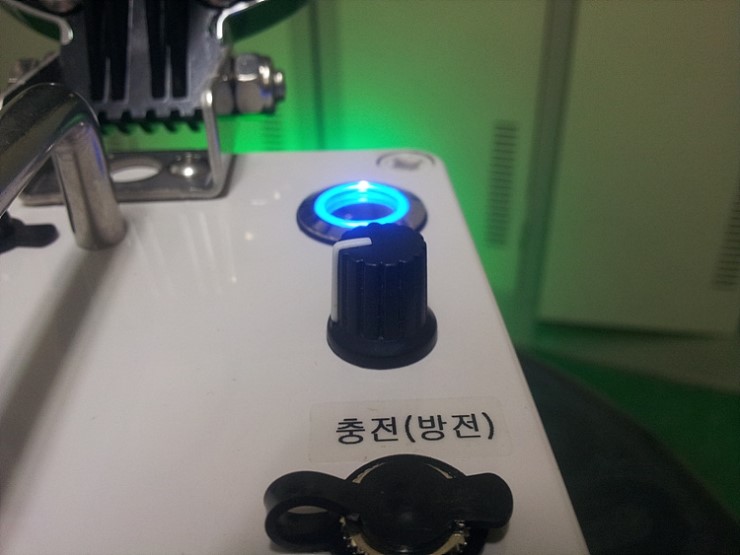

고급 led스틸스위치
녹이나지 안는 금속스위치이며 파란색의 고급스러움이..실물을 보시면 반하실겁니다.
led램프 사용(밝기조절용) dc콘넥터 또한 방수를 위한 가스켓기능과 마게 기능
밝기조절로 집어상태에 따라 사용시간에 따라 사용시간조절
모든 나사들은 스텐볼트 사용 오링 부착
이제 안에 들어가는 내용물을 보겠습니다~

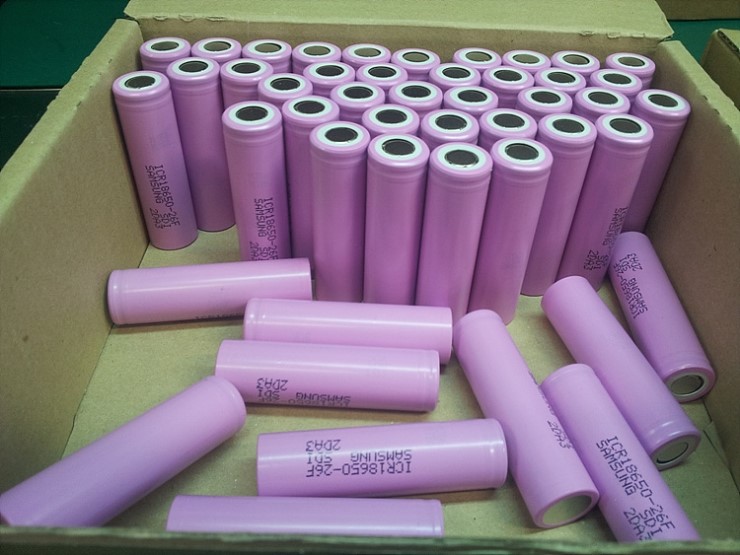

리튬이온 배터리.
삼성전자 18650 리튬이온이며 새제품으로 제조공장에 의뢰를 하여 사용하였습니다~
삼성제품 같은제품 같은색상이라도 제조국이 다른제품이 있습니다
일명 역수입되는 제품들이 있습니다~
역수입되는 제품은 타국에서 제조되어 중국 대만 홍콩등지로 갔다 다시 한국으로 역수입한 제품들이
아주 많이 있습니다~
비록 문제가 있는 제품이라서 들어온건 아니겠지만 왠지 모를 찝찝함에 국산제조품으로 사용을 하였습니다.
http://www.batteryworld.co.kr/front/php/product.php?product_no=21&main_cate_no=26&display_group=1
배터리의 제원여부는 위 링크에서 확인바랍니다~
이곳에서 구입한 제품입니다~

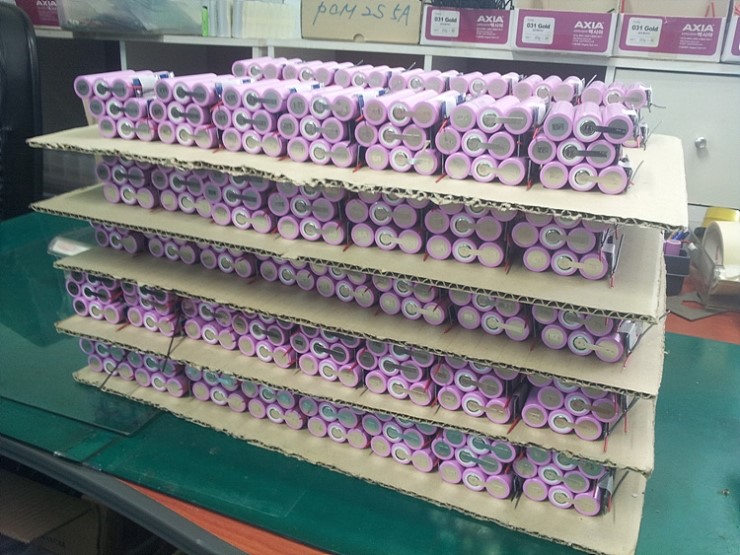

이곳 배터리팩을 만드는 과정입니다
18개의 직병렬로 스폿용접을 하고 bmc(보호회로)를 장착하여 배터리팩을 만들어 입출력선을 만듭니다.
밑의 바닦의 미끄럼 방지를 위해 범폰(3M사 스티커)으로 옥션최저가가 1개에 500원이네요~ㅠ.ㅠ
고무발 4개면~~

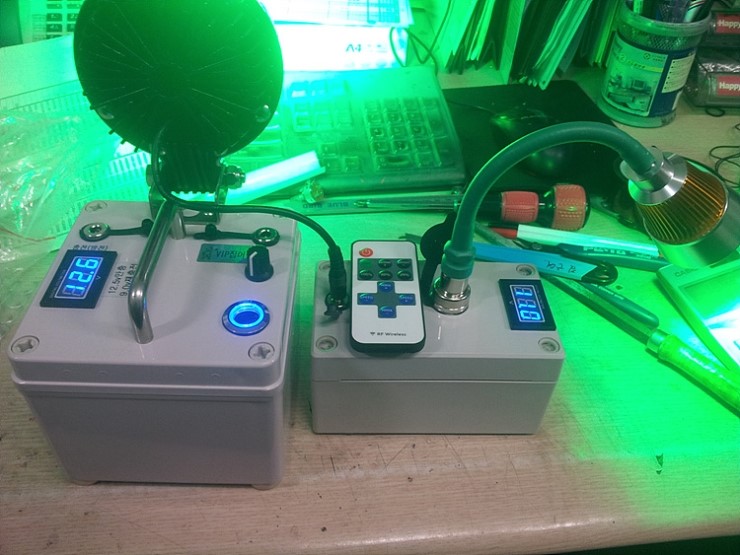

앞 27W와 크기비교입니다~
사이즈가 확 줄은것을 보실겁니다~
무게는 더 말을 필요가 없을 만큰 확~~~
배터리용27W : 150*200*130 무게 4.7kg 사용시간 6시간
색상은 백색,녹색 선택이 가능하며 개인이 두가지 색을 가지고 교환도 가능합니다
여러분들이 이런 말씀들을 하시더군요~
왜 와이엘만 사용하느냐~?
전 와이엘과 아무 연관이 없습니다~
단지 품질과 성능에 만족하여 사용하였기에 지금도 와이엘제품을 선호 합니다~

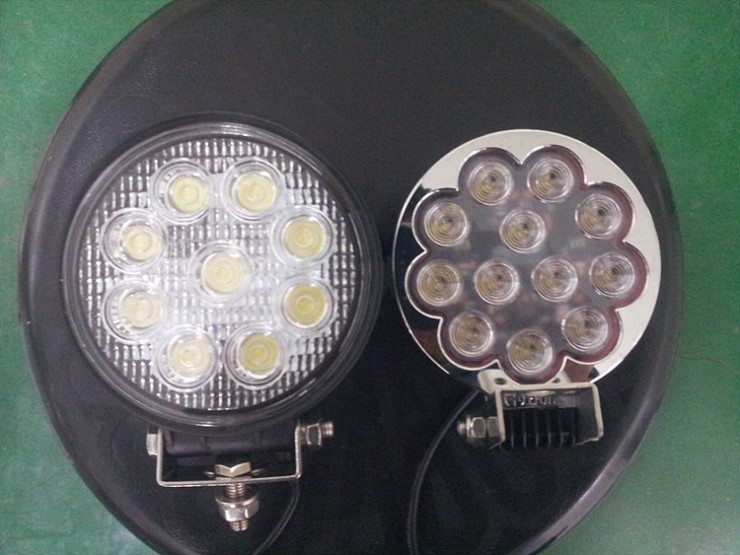

제가 왜 국산제품을 사용하는지 간단하게 비교해 보도록 하게습니다.
가격
와이엘 9만원 3w led수 12개 최대가능한 소비전력은 36W
대륙산 4만원 3w led수 9개 최대가능한 소비절력은 27W
외형적 크기에서 대륙산이 커 보입니다~
전체적인 마감 역쉬 대륙산같이 보입니다~
두께에서 차이가 나네요~ 무게도 많이 나가구요.
소비전력..
배터리 특성상 사용하다보면 리튬이온 3s 기준 12.6v~8.5v 사용
W(와트)=V(전압)*A(전류)
대륙산 12v기준에서 1.85a 소모되네요=22.2W
10v일때 1a =10W
9v일때 0.38a=3.42W
이램프를 27w램프라 할수 있을까요.
이러한 전압과 전류의 차이로 인하여 이론상의 사용시간을 정하는건 아주 무척이나 어려운일이죠.
국내생산 와이엘 제품도 알아보죠~
W(와트)=V(전압)*A(전류)
12V*2.17A=26W
10V*1.8A=18W
9V*1.2A=10.8W
이런 수치를 보시면 다들 속으신것 같죠~~
왜 와이엘제품은 대륙산 보다 소비전류가 적개 줄어들 까요~
그건 제가 만드는 제품에 대하여 최대한 밝게 사용가능하게 만들어 달라고 주문한 제품입니다.
대륙산은 그런 주문을 할수가 없기에 제가 선택한 이유입니다~
이보다 큰 이유도 있습니다.
그건 디머 밝기조절을 사용하였을시 LED램프에서 전자음이 발생합니다~삐~~하는~
귀를 기우려 들으시면 들려요(어쩔땐 2M 떨어진곳에서 들릴때가 있더군요)
전자기기(회로)는 소리가 난다는건 무언가 회로간의 충돌이나 이상시 난다고 알고 있습니다.
이런 삐~~하는 소리에 불안감~~

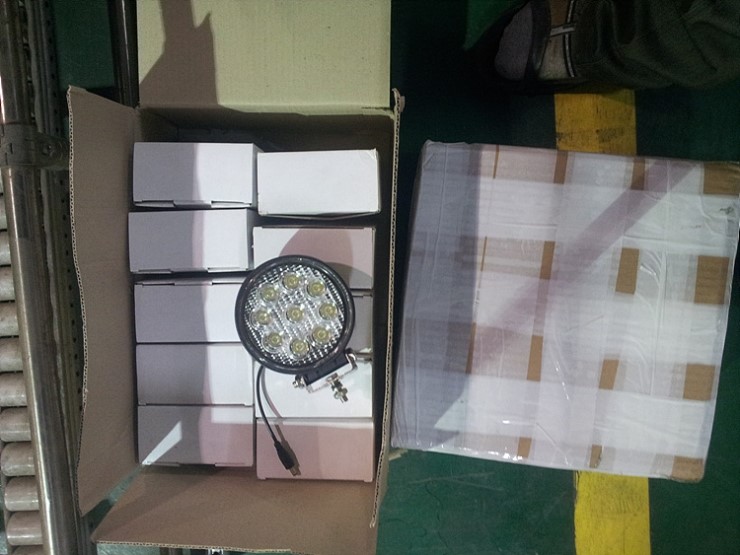

가격이 좋아 40개나 구입을 하였습니다~ㅠ.ㅠ
몇개는 낮게구입한 자재금액 만큼 저렴히 만들어 드렸고
이런사실을 안 뒤에는 더이상 만들지 않습니다~
현재 제가 가지고 있는 대륙산 LED27W수만 34개중~
어느분이 자기가 사용하겠다고 하여 10개 드리고 지금은 24개나 있습니다~
그중 불량램프 또한 2개나~~ㅠ.ㅠ

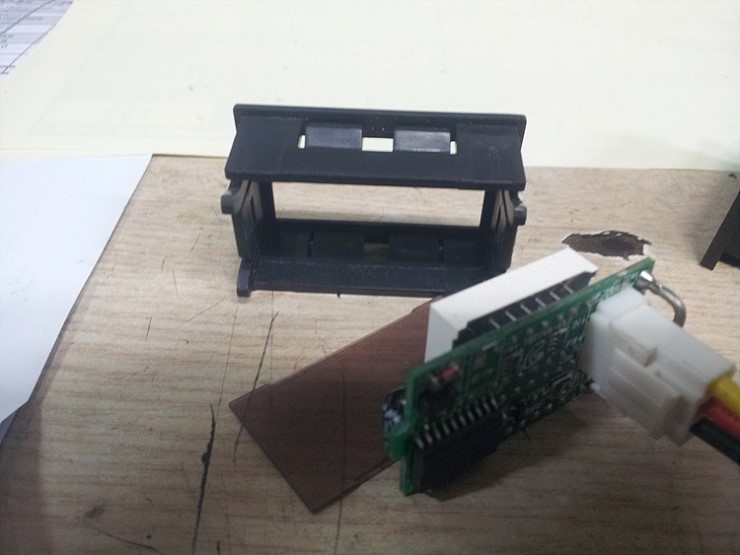

다음은 볼터미터

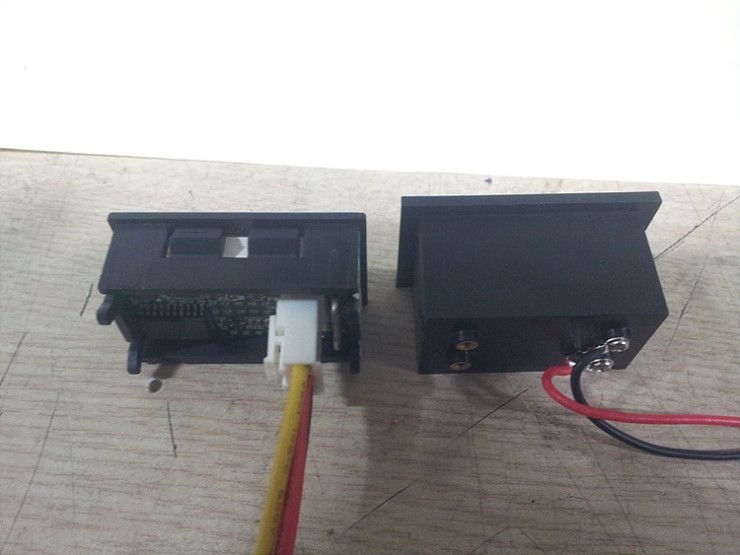

왼쪽 기존에 사용하시는 제품 오른쪽 낭만악당이 사용하는 볼터미터
어떤 차이가 보이십니까~
볼터미터의 성능은 동일할 것 같네요~
하지만 왼쪽것은 방수가 전혀 되질 않는 제품입니다~
악당이 사용하는 제품은 완전 밀폐형으로 물속에 담구고 사용하여도 되는 완전 방수형 타입입니다~
앞부분은 그냥 아크릴로 덧대여져 있어 방수와는 전혀 무관합니다~

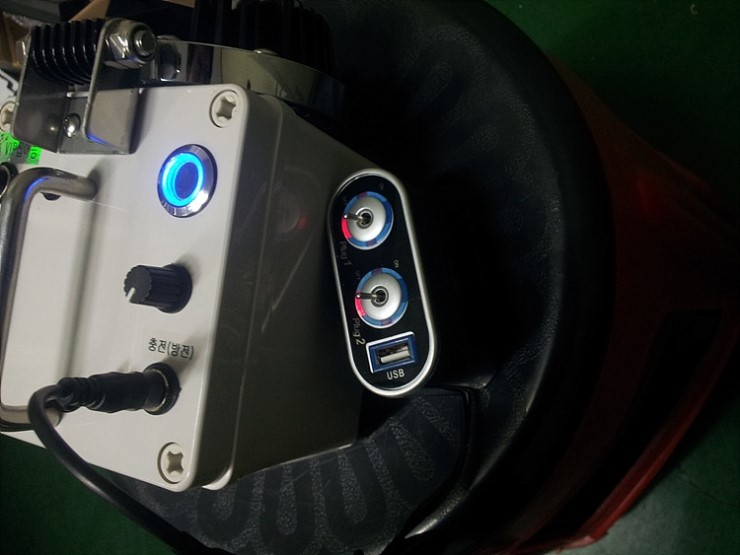

파워뱅크의 활용도~
차량에 사용하시는 보조시커잭을 이용하여 다른 전자기기(DC용)를 사용할수가 있네요~
앞모델보다 사용시간도 늘렸는데도 불구하고 더 오래 사용하시고자 하시는 분이 있더군요~
보조밧데리팩 입니다~ 배터리에서 바로 출력하여 사용하시다 보호회로에서 차단되면 걱정없이
다시 충전하시면 됩니다~
저야 많은 집어등이 있다보니 이런 저런 응용도 합니다~
남의집 전기 뺏어 먹기~~^^
개인적으로 집어등을 2개 이상씩 들고 다니는 저로서는 이렇게도 응용이 가능하네요~

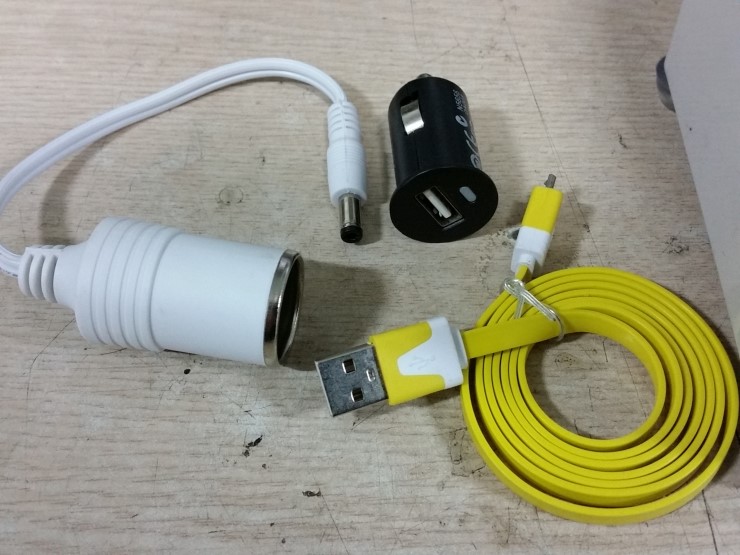

선착순 이벤트 사은품 구성(3종 핸드폰줄은 조기매진될수 있습니다) 선착순 20명에게만 드립니다.

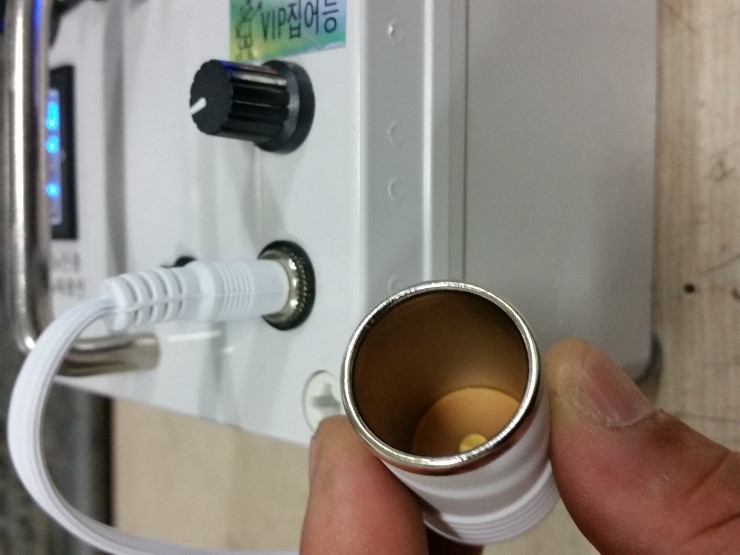

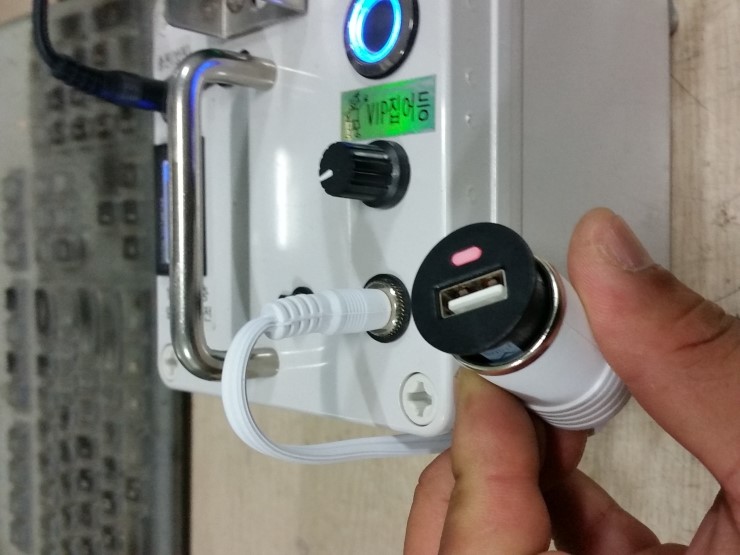

차량에 사용하시는 시거짹이라 생각하시면 됩니다~
충전부에 꽂아 사용하시면 됨
시거잭에 USB시건짹을 꽃아서 핸드폰 충전을 하시면 됩니다.
27w 리튬이온 vip집어등 분양합니다~
분양가 27W녹색 충전기(12.6V 2A)포함 택배비 포함 27만원.
옵션 캠핑등 2만원
[출처] 27w 리튬이온 vip 집어등 만들기(핸드폰충전 이벤트분양중) |작성자 낭만악당
